Komunikat „zwarcie na wejściu LNB” – jak zlokalizować usterkę?

Komunikat o zwarciu na wejściu LNB to sygnał, że system zabezpieczający dekodera odciął zasilanie głowicy satelitarnej, aby zapobiec trwałemu uszkodzeniu sprzętu. Problem ten najczęściej (w ponad 90% przypadków) wynika z usterki instalacji antenowej, a nie samej awarii dekodera. Błąd ten, wyświetlany często na urządzeniach operatorów takich jak Canal+, Polsat Box (dawniej Cyfrowy Polsat) czy Orange, wymaga natychmiastowej reakcji, gdyż długotrwałe zwarcie może doprowadzić do przepalenia układów zasilających wewnątrz odbiornika.

Definicja Eksperta: LNB (Low Noise Block) – czyli konwerter satelitarny. To urządzenie montowane na ramieniu anteny, które odbiera sygnał z satelity (np. Hotbird 13E), wzmacnia go i przesyła do dekodera kablem koncentrycznym.

Zwarcie (Short Circuit) – w kontekście instalacji SAT oznacza niezamierzone połączenie elektryczne między żyłą główną (środkową) a oplotem (ekranem) kabla. Powoduje to przepływ prądu o natężeniu przekraczającym dopuszczalne normy (zazwyczaj powyżej 400–500 mA), co dekoder interpretuje jako zagrożenie.

Co oznacza komunikat o zwarciu i dlaczego się pojawia?

Systemy diagnostyczne współczesnych dekoderów, takich jak 4K Ultrabox+ czy Evobox PVR, są zaprojektowane tak, aby stale monitorować parametry prądu wyjściowego. Głowica dekodera wysyła napięcie sterujące do konwertera: 13V dla polaryzacji pionowej lub 18V dla poziomej. Gdy na drodze tego zasilania pojawi się przeszkoda w postaci zwarcia, rezystancja spada do zera, a prąd gwałtownie rośnie.

Mechanizm ten działa jak bezpiecznik w domowej skrzynce elektrycznej. Komunikat „LNB overload detected” lub „Zwarcie na wejściu antenowym” jest więc informacją o zadziałaniu procedury ratunkowej. Warto wiedzieć, że błąd ten może być stały (ciągły brak sygnału) lub pojawiać się okresowo, na przykład tylko w momentach dużej wilgotności powietrza lub podczas przełączania kanałów, gdy dekoder próbuje zmienić napięcie zasilania.

Czy wina leży po stronie dekodera czy instalacji antenowej?

Zanim wezwiesz serwisanta lub zaczniesz wymieniać podzespoły, musisz przeprowadzić fundamentalny test izolacyjny. Pozwala on w ciągu 3 minut określić, czy winowajcą jest sprzęt w salonie, czy instalacja na zewnątrz. Jest to tzw. Test Pustego Gniazda.

Procedura wygląda następująco:

1. Całkowicie odłącz dekoder od zasilania elektrycznego (wyjmij wtyczkę z gniazdka 230V).
2. Odkręć kabel antenowy od gniazda LNB w dekoderze (tylna ścianka urządzenia).
3. Uruchom ponownie dekoder bez podłączonej anteny.
4. Wejdź w menu diagnostyczne lub sprawdź, czy komunikat nadal się wyświetla na ekranie telewizora.

Interpretacja wyników jest zero-jedynkowa. Jeżeli po odłączeniu kabla komunikat o zwarciu nadal widnieje na ekranie, oznacza to fizyczne uszkodzenie głowicy dekodera lub błąd oprogramowania – w tym przypadku konieczna jest wizyta w punkcie obsługi klienta i wymiana urządzenia. Jeżeli natomiast komunikat zniknął (zastąpiony np. informacją „brak sygnału” lub „sprawdź instalację”), masz pewność, że dekoder jest sprawny, a zwarcie na wejściu LNB generowane jest przez kabel, złącza lub sam konwerter.

Jakie są najczęstsze przyczyny zwarcia w instalacji SAT?

Gdy wykluczysz awarię dekodera, musisz zlokalizować punkt krytyczny w instalacji. Doświadczenie pokazuje, że usterki rzadko są skomplikowane – zazwyczaj wynikają z prostych błędów montażowych lub zużycia materiału.

Dlaczego źle zarobiona wtyczka F to główny winowajca?

Aż 70-80% zgłoszeń serwisowych dotyczących zwarcia wynika z nieprecyzyjnego zarobienia wtyku F (tzw. eFki). Kabel koncentryczny składa się z czterech warstw: żyły miedzianej, dielektryka (białej pianki), ekranu (folia + oplot z cienkich drucików) oraz izolacji zewnętrznej.

Do zwarcia dochodzi najczęściej, gdy pojedynczy, niemal niewidoczny włosek z aluminiowego oplotu dotknie środkowej żyły miedzianej. Dzieje się to wewnątrz metalowej wtyczki. Nawet jeden drucik o grubości włosa wystarczy, aby zamknąć obwód i wywołać błąd. Częstym błędem jest również stosowanie wtyczek o nieodpowiedniej średnicy (np. 6.8mm na kabel 5mm), co powoduje ich zsuwanie się i zwieranie masy z gorącą żyłą.

W jaki sposób wilgoć niszczy kabel koncentryczny?

Woda jest wrogiem numer jeden dla instalacji niskonapięciowych. Jeśli osłona zewnętrzna kabla zostanie uszkodzona (np. przez promieniowanie UV, pęknięcia ze starości lub otarcia o dachówki), woda deszczowa wnika do środka. Wówczas zachodzi zjawisko kapilarne – wilgoć może „wędrować” wewnątrz kabla na odległość nawet kilku metrów, docierając aż do głowicy dekodera. Woda, będąc przewodnikiem (szczególnie zanieczyszczona), powoduje zwarcie między ekranem a żyłą. Charakterystycznym objawem jest tu korozja – zielony lub czarny nalot na miedzianym drucie.

Czy uszkodzony konwerter LNB może powodować przeciążenie?

Tak, choć rzadziej jest to bezpośrednie zwarcie, a częściej przeciążenie prądowe. Stare lub tanie konwertery mogą z czasem tracić swoje parametry izolacyjne. Wewnętrzna elektronika LNB zaczyna pobierać prąd o natężeniu przekraczającym 400 mA, co nowoczesne dekodery z czułymi zabezpieczeniami (np. Evobox) interpretują jako zwarcie. Również pęknięta obudowa konwertera (tzw. „feedhorn”) pozwala na dostanie się wody do układów scalonych, co natychmiastowo generuje błąd.

Jak krok po kroku przeprowadzić diagnostykę usterki?

Lokalizacja usterki wymaga metodycznego podejścia. Zamiast chaotycznie wymieniać elementy, postępuj według poniższego algorytmu, który stosują profesjonalni instalatorzy.

Krok 1: Inspekcja wizualna przy dekoderze

Zacznij od najprostszego elementu. Odkręć wtyczkę przy dekoderze i przyjrzyj się jej dokładnie (najlepiej pod silnym światłem lub z użyciem lupy). Sprawdź, czy żyła środkowa nie jest zagięta i nie dotyka ścianek wtyczki. Szukaj luźnych drucików oplotu wewnątrz złącza. Jeśli wtyczka jest „nakręcana” (typu twist-on) i schodzi z kabla bez oporu, należy ją bezwzględnie zarobić na nowo.

Krok 2: Weryfikacja ciągłości kabla i złącz pośrednich

Jeśli masz w domu gniazda antenowe RTV-SAT w ścianach, problem może leżeć wewnątrz puszki. Często podczas wsuwania dekodera do szafki kabel ulega mocnemu zagięciu lub zmiażdżeniu, co prowadzi do zwarcia żył wewnątrz izolacji. Sprawdź każdy odcinek przewodu pod kątem uszkodzeń mechanicznych – przewierceń, przytrzaśnięć drzwiami czy pogryzień przez zwierzęta domowe.

Studium Przypadku (Case Study): Podczas serwisu instalacji w domu jednorodzinnym, klient zgłaszał okresowe komunikaty „zwarcie LNB”, występujące tylko w wietrzne dni. Pomiary przy dekoderze były prawidłowe. Rozwiązanie: Okazało się, że kabel na dachu nie był przypięty opaskami zaciskowymi. Wiatr kołysał luźnym przewodem, który ocierał się o ostrą krawędź rynny. Po 3 latach izolacja przetarła się, a rynna okresowo zwierała ekran kabla. Wymiana uszkodzonego odcinka i stabilizacja przewodu trwale rozwiązała problem.

Krok 3: Sprawdzenie złącz przy antenie satelitarnej

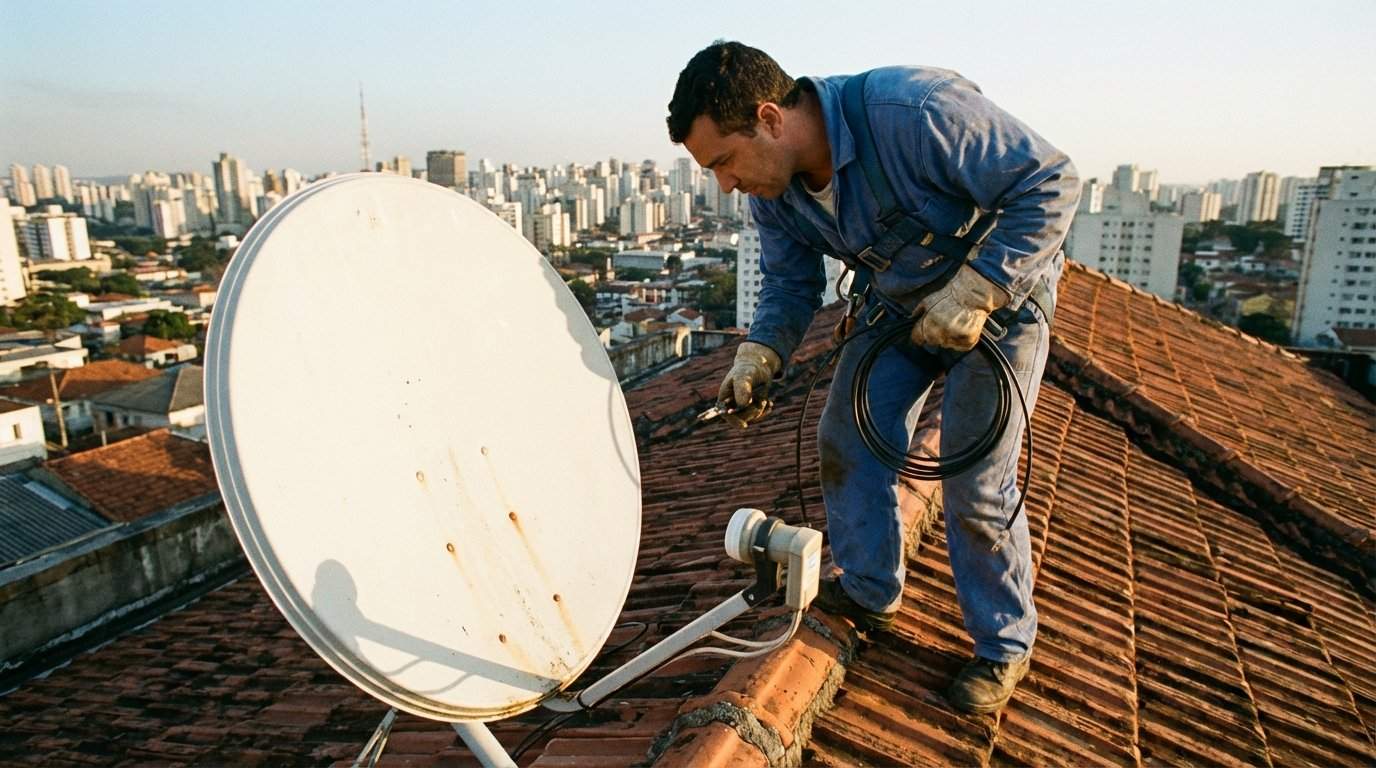

To etap wymagający wyjścia na zewnątrz. Złącza przy konwerterze są najbardziej narażone na warunki atmosferyczne. Odkręć wtyczkę od LNB. Jeśli ze środka wyleje się woda lub zobaczysz rdzę, kabel nadaje się do skrócenia, a wtyczka do wymiany. Sprawdź też uszczelkę przy konwerterze. Pamiętaj: zardzewiały wtyk F to nie tylko problem z sygnałem, to gwarancja przyszłych zwarć.

Jak używać multimetru do wykrycia zwarcia w kablu?

Dla osób posiadających podstawowe narzędzia, multimetr (miernik uniwersalny) jest najskuteczniejszą bronią w walce ze zwarciem. Pozwala on na 100% potwierdzenie diagnozy bez zgadywania.

Ustaw miernik na tryb badania ciągłości obwodu (symbol diody lub „brzęczyk”).

1. Odłącz kabel z obu stron (od dekodera i od konwertera). Jest to istotne – pomiar z podłączonym konwerterem może dać fałszywy wynik, ponieważ cewka wewnątrz LNB zamyka obwód dla prądu stałego.
2. Przytknij jedną sondę miernika do żyły środkowej, a drugą do metalowej obudowy wtyczki (oplotu).
3. Wynik: Jeśli miernik zapiszczy lub pokaże wartość bliską 0 Ohm – masz zwarcie w kablu. Jeśli miernik milczy (pokazuje „1” lub „OL” – open loop) – kabel jest elektrycznie sprawny, a problem leży w konwerterze.

Tabela diagnostyczna poniżej pomoże Ci szybko powiązać objawy z konkretną przyczyną:

Objaw	Diagnoza (Prawdopodobna przyczyna)	Zalecane działanie
Błąd znika po odpięciu kabla od dekodera	Zwarcie w instalacji (kabel, wtyki, LNB)	Sprawdzenie wtyków F, pomiar multimetrem
Błąd nadal widoczny po odpięciu kabla	Uszkodzenie dekodera (głowica)	Reset fabryczny, wymiana dekodera u operatora
Miernik piszczy na odłączonym kablu	Fizyczne zwarcie żył w przewodzie	Wymiana wtyczek, lokalizacja uszkodzenia kabla
Zwarcie występuje tylko podczas deszczu	Nieszczelność instalacji	Wymiana LNB, uszczelnienie złącz taśmą samowulkanizującą
Zwarcie przy przełączaniu kanałów (H/V)	Przeciążenie prądowe LNB	Wymiana konwertera na model energooszczędny (np. Inverto)

Kiedy konieczna jest wymiana sprzętu i jak to zrobić?

Jeżeli kable są sprawne, wtyczki idealnie zarobione, a multimetr nie wskazuje zwarcia na samej linii przesyłowej, jedynym pozostałym elementem jest konwerter LNB. Jego wymiana jest stosunkowo prosta, ale wymaga precyzji, aby nie utracić ustawienia anteny.

Podczas wymiany konwertera, zwróć uwagę na kąt skręcenia (Skew) – jest on istotny dla jakości sygnału. Nowy konwerter zamontuj w obejmie w tej samej pozycji co stary.
W przypadku naprawy okablowania, postaw na jakość. Zrezygnuj z tanich, plastikowych wtyczek nakręcanych na rzecz złączy kompresyjnych. Wymagają one co prawda specjalnej zaciskarki, ale gwarantują mechaniczną trwałość i szczelność na lata. Jeśli nie masz zaciskarki, wybierz wysokiej klasy wtyki samokompresyjne (Self-Install), które zaciskają się na kablu w momencie dokręcania do gniazda.

Podsumowanie

Komunikat „zwarcie na wejściu LNB” to problem, który w większości przypadków można rozwiązać samodzielnie, bez wzywania płatnego serwisu. Istotne jest zachowanie spokoju i metodyczne działanie: od izolacji problemu (test pustego gniazda), przez inspekcję wtyków F (usuwanie „włosków” oplotu), aż po ewentualną wymianę zawilgoconego kabla lub uszkodzonego konwertera. Pamiętaj, że precyzja przy zarabianiu końcówek to podstawa stabilnej telewizji satelitarnej. Zadbaj o szczelność połączeń, a unikniesz powrotu usterki przy pierwszym większym deszczu.

FAQ

Co dokładnie oznacza komunikat „zwarcie na wejściu LNB” na ekranie telewizora?

Komunikat ten sygnalizuje, że dekoder wykrył nadmierny pobór prądu lub bezpośrednie połączenie elektryczne między żyłą główną a oplotem (ekranem) w torze antenowym. Jest to mechanizm zabezpieczający głowicę dekodera przed trwałym uszkodzeniem. Najczęstszą przyczyną jest źle zarobiony wtyk F lub uszkodzenie mechaniczne kabla koncentrycznego.

Jak sprawdzić, czy wina leży po stronie dekodera, czy instalacji antenowej?

Aby wykluczyć awarię sprzętu, należy całkowicie odłączyć kabel antenowy z gniazda „LNB IN” dekodera i zrestartować urządzenie. Jeśli komunikat zniknie, problem leży w instalacji (kabel, wtyki, konwerter); jeśli komunikat nadal się wyświetla mimo odłączonej anteny, uszkodzona jest płyta główna dekodera i wymaga on serwisu.

Jak poprawnie zarobić wtyk F, aby uniknąć zwarcia w instalacji satelitarnej?

Kluczowe jest precyzyjne usunięcie izolacji, tak aby żaden, nawet najcieńszy włosek oplotu (ekranu) nie stykał się z miedzianą żyłą środkową. Należy stosować wtyki dopasowane do średnicy kabla (standardowo 6,8 mm dla RG6) lub zainwestować we wtyki kompresyjne (np. Triset), które gwarantują stabilność połączenia i eliminują ryzyko zwarcia przy poruszaniu kablem.

Czy uszkodzony konwerter (LNB) może być przyczyną komunikatu o zwarciu?

Tak, awaria wewnętrznej elektroniki konwertera, często spowodowana wilgocią lub przepięciem, może skutkować zwarciem na linii zasilającej. Jeśli weryfikacja kabla i wtyków nie przynosi rezultatu, należy podmienić konwerter na nowy (rekomenduję markowe modele, np. Inverto lub Televes) w celu diagnozy.

Jak sprawdzić kabel koncentryczny multimetrem pod kątem zwarcia?

Należy ustawić multimetr na test ciągłości obwodu (tzw. brzęczyk) lub pomiar rezystancji i przyłożyć sondy do żyły środkowej oraz gwintu wtyku F odłączonego kabla. Sygnał dźwiękowy lub wskazanie bliskie 0 Ohm oznacza zwarcie wewnątrz przewodu, co kwalifikuje go do wymiany, chyba że uszkodzenie jest widoczne przy samych końcówkach.

Czy zastosowanie niewłaściwego rozgałęźnika może powodować błąd LNB?

Tak, stosowanie tanich trójników lub rozgałęźników nieprzystosowanych do instalacji satelitarnej (brak przejścia napięcia stałego DC – Power Pass) może powodować problemy z zasilaniem konwertera i błędy zwarciowe. Należy stosować wyłącznie rozgałęźniki satelitarne o częstotliwości pracy do 2400 MHz z wyraźnie oznaczonym torem przepuszczania zasilania.

Co zrobić, jeśli woda dostała się do kabla antenowego?

Kabel, który zassał wodę (zjawisko kapilarne), traci swoje parametry impedancyjne i często powoduje zwarcia na skutek korozji oplotu. Taki przewód jest nie do uratowania i należy go bezwzględnie wymienić na nowy, najlepiej żelowany kabel zewnętrzny (czarny, klasa RG6), który jest odporny na promieniowanie UV i wilgoć.

Jak zabezpieczyć złącza F przy antenie przed wilgocią i zwarciami?

Samo nakręcenie wtyku to za mało; należy zastosować wtyki z uszczelką (O-ring) lub zabezpieczyć połączenie taśmą samowulkanizującą. Taśma ta, po naciągnięciu i owinięciu złącza, tworzy jednolitą, wodoodporną gumową powłokę, która skutecznie chroni złącze przed deszczem i śniegiem przez wiele lat.

Czy gniazdo RTV/SAT w ścianie może powodować zwarcie instalacji?

Zdarza się to rzadziej, ale jest możliwe, jeśli podczas montażu gniazda końcowego żyła gorąca została zbyt mocno dociśnięta i zwarła do obudowy. W celu weryfikacji należy zdemontować gniazdo i połączyć kabel bezpośrednio z dekoderem za pomocą tzw. „beczki” (łącznika F) – jeśli system zadziała, gniazdo wymaga poprawy montażu lub wymiany.
